華也高清數字矩陣,擁有高清視頻信號交換功能，帶寬10.2G,輸入輸出16路,視頻信號交換,最高支持分辨率3840x2160，4K30Hz具備Internet及RS232通訊接口,可利用電腦進行局域網遠程控制手機平板APP控制,該設備給需要進行復雜的視頻交換,和專業工程提供了系統方案。
HDMI高清數字矩陣功能特點：
支持16路視頻信號輸入輸出4K, HDCP1.4信號任意切換;,支持LCD液晶屏顯示，帶有中英文可選字幕;。支持RS232，紅外接收，LAN遠程控制，APP平板，及按鍵功能;支持可選 EDID信息管理功能，呈現出最佳的顯示效果;支持授權加密,可設置矩陣使用時間;。支持預案輪巡，可定時輪巡，掉電保存功能。
產品說明：
1 顯示屏區域；2按鍵區域；3 HDMI輸入?yún)^(qū)域；4 HDMI輸出區域；5 串口控制環接區域；6 遠程控制區域；7 機器接地螺絲；8 AC電源輸入?yún)^(qū)域；
通道切換說明：
例1將第1路視頻輸入信號切換到第1路通道輸出,操作如下：
按鍵操作0101 LCD顯示屏 IN01—01OUT
例2將第1路視頻輸入信號切換到全部通道輸出，操作如下：
按鍵操作0100 LCD顯示屏 IN01—01OUT
華也HDMI高清矩陣產品參數
描述 | |
傳輸電纜 | HDMI/DVI ，AWG26 HDMI1.4電纜標準 |
供電功耗 | AC110～265V，DC12V 36W 電源 |
HDMI版本 | HDMI1.3 /1.4 HDCP1.4 |
HDMI分辨率 | 1080p/1080i/720p/576p/576i/480p/480i，3D，4K 3840*2160 30HZ |
支持音頻格式 | DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD |
最大傳輸速率 | 10.2Gbps /0.5～1.5Vp-p（TMDS） |
RS232，TCP/IP | 9600 波特，TCP 選程控制 |
輸出線纜長度 | ≤15m（AWG26 HDMI1.4電纜標準） |
靜電防護 | 1a 接觸放電 3級 1b 空氣放電 3級 |
溫度 | -20℃~75℃ |
運行時間 | >40000小時 |
機體屬性 | 電解板，黑色2U/機箱19英寸機柜 |

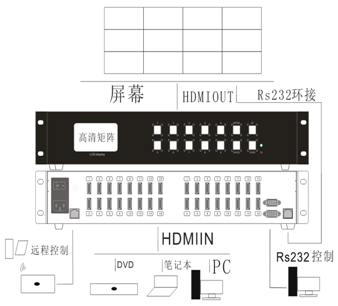

華也高清數字矩陣鏈接大屏幕示意圖
